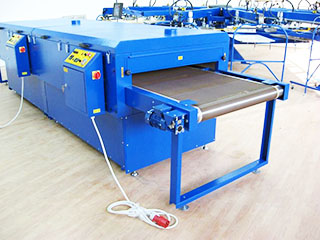

Туннельная электрическая сушка серии DEL является многофункциональным устройством. Дизайн сушки с несколькими камерами предоставляет возможность выбирать необходимую скорость сушки и задавать производственный темп. Ширина ремня в пределах 61-152 см позволяет работать с изделиями разных размеров. Компактная упаковка снижает транспортные расходы и облегчает транспортировку и установку устройства. Транспортер приводится в движение электромотором и частотным преобразователем. Скорость ремня отображается на ЖК-дисплее. Возможна удаленная регулировка скорости ремня. Минимальный расход энергии обеспечивается 100 мм изолированными стенками, особым сегментным построением и керамическими ИК элементами. Отработанный пар носит гравитационный характер и не влияет на температуру в термокамере.Благодаря совмещению трех типов нагрева и подачи тепла туннельная электрическая сушка серии DEL становится универсальным оборудованием для работы с большим ассортиментом запечатываемых материалов, таких как: текстиль, пластик, бумага, фольга и другие термочувствительные материалы, а также красок: пластизоли, краски на водной основе, сольвенты, силиконовые краски.
СПЕЦИФИКАЦИИ |
DEL 2479 |
DEL 2499 |
DEL 3899 |
DEL 38158 |
DEL 4899 |
DEL 48158 |
DEL 60158 |
Ширина транспортного ремня |
61 см |
61 см |
96 см |
96 см |
122 см |
122 см |
152 см |
Мощность |
9 кВт |
10,5 кВт |
16 кВт |
27 кВт |
20,5 кВт |
33,5 кВт |
40 кВт |
Длина термокамеры |
200 см |
250 см |
250 см |
400 см |
250 см |
400 см |
400 см |
Длина входа/выхода |
95/95 см |
95/95 см |
95/95 см |
200/100 см |
95/95 см |
200/100 см |
200/100 см |
Общая длина |
390 см |
440 см |
440 см |
700 см |
440 см |
700 см |
700 см |
Воздушная конвекция |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
Охлаждающий модуль |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
Вес брутто |
600 кг |
650 кг |
750 кг |
1600 кг |
900 кг |
1700 кг |
1800 кг |
Режим ИК
Керамические ИК нагревательные элементы позволяют окончательно закреплять краски на субстрате при помощи ИК излучения. В соответствии с особенностями используемой краски возможно регулировать длину ИК излучения. Распространенной ошибкой других производителей является использование регулировки по высоте в камерах с ИК элементами, в результате чего утрачивается относительное температурное значение, и в термокамерах приходится выполнять индивидуальную калибровку по высоте.
Режим конвекции
Горячий воздух необходим для просушки сольвентов и красок на водной основе. Воздушная конвекция горячего воздуха возникает за счёт мощных вентиляторов, направленных на керамические ИК элементы. Для данного режима требуется правильная работа температурного датчика относительно рабочего режима ИК сушки.
Режим горячего воздуха + ИК
В этом случае конвекция достигается при помощи горячего воздуха и ИК излучения. Сокращая объем воздушного потока, достигается более высокая температура, создаваемая ИК излучением. При этом подается небольшое количество горячего воздуха. Данный режим используется при трансферной печати с использованием пластизолей, где субстрат чувствителен к высоким температурам, а для закрепления краски необходимо определенное количество энергии.
Нагревательные элементы
- Керамические нагревательные элементы с длиной волны 3.3 отлично подходят для просушки пластизолей при номинальной мощности.
- Нагревательные элементы обеспечивают равномерное распределение рабочего тепла по всей площади транспортерной ленты.
Управление процессом сушки
Система ИК в комбинации с регулируемым потоком горячего воздуха обеспечивает полный контроль ИК излучения, объем подаваемого воздуха и температуры.
Конструкция позволяет наращивать секции по мере необходимости
- Все термокамеры состоят из секций длиной 2 и 2,5 м. Наиболее частой конфигурацией является 1 или 2 сегмента в зависимости от потребностей производства.
- Сегменты очень просто и быстро разобрать, что упрощает установку оборудования в помещениях с узкими коридорами и лестничными пролетами.
Циркуляция воздуха
- Система вентиляции с циркуляцией воздуха обеспечивает его равномерное распределение по всей поверхности транспортерной ленты.
- Воздух подается к керамическим элементам, где происходит теплообмен.
- Моторы вентиляторов термоизолированы.
Стабильность температурных режимов
Температура имеет решающее значение при работе с определенными материалами и красками. Возможность обеспечивать правильный процесс сушки во многом основывается на стабильности температуры, независимо от выбранного рабочего режима.
Энергоэкономичность
- Термоизолированные стенки толщиной 100 мм.
- Регулируемые шторки на входе и выходе.
- Отражающий внутренний отделочный материал для снижения уровня проникновения ИК излучения.
- Регулируемая воздухоотводная труба.
Интерфейс системы управления
- Интерфейс системы управления состоит из ПИД-регулятора температуры.
- Регулятор скорости транспортера с ЖК визуализацией.
- Циркуляция воздуха с регулировкой потока.
- Выключатель нагрева.
- Светодиодная сигнализация.
- Кнопки остановки, включения и выключения.
Система транспортировки
- Термоустойчивый ремень с тефлоновым покрытием.
- Прямой электроредуктор, управляемый частотным преобразователем.
- ЖК дисплей скорости транспортера.
- Работа в обоих направлениях.
Гарантия и сервис
- 2 года гарантий после окончания монтажа у заказчика.
- Соглашение по сервисному обслуживанию на дополнительных условиях.
Опционально:
- Длина входа и выхода согласно индивидуальным требованиям заказчика.
