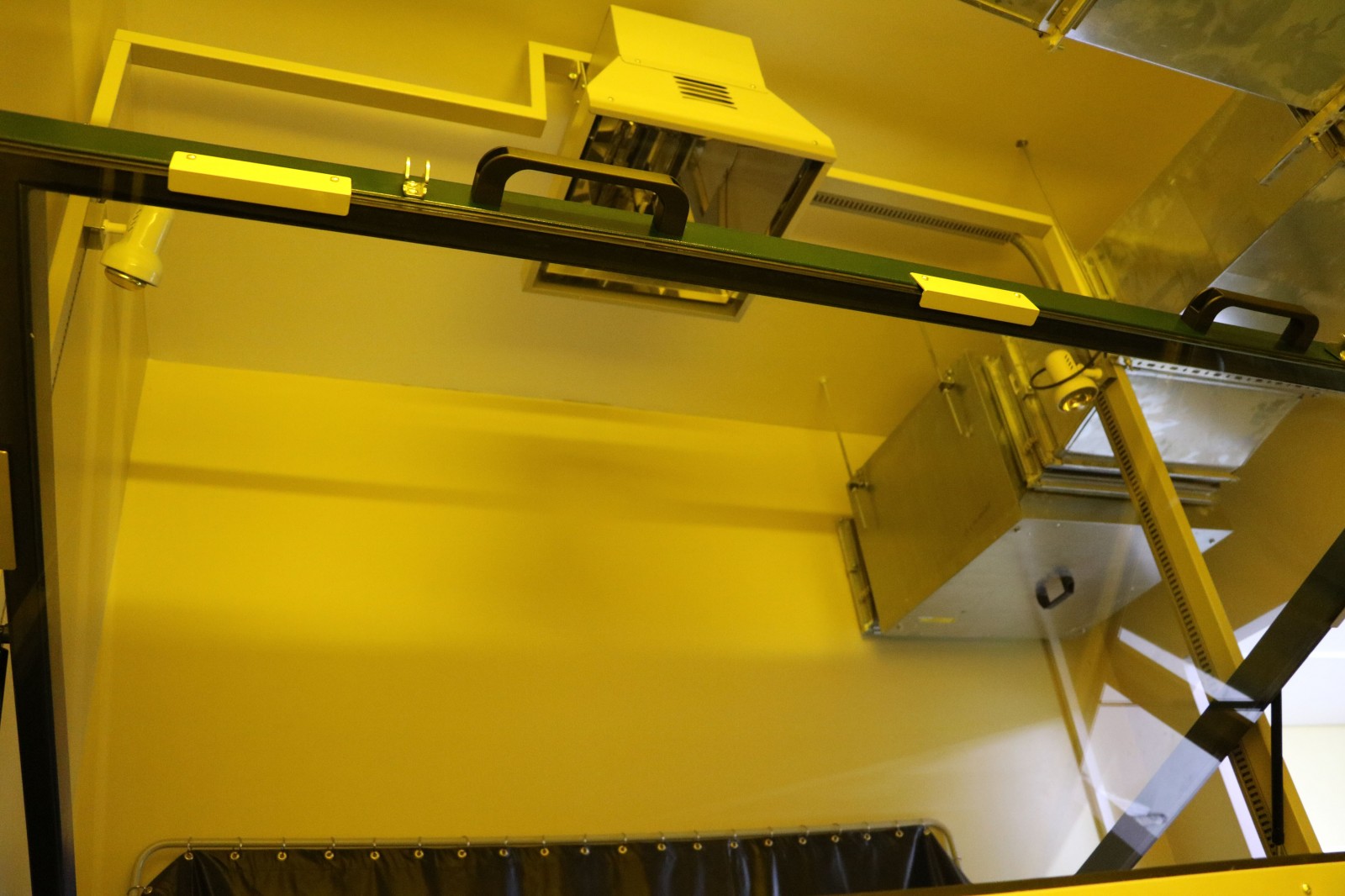

Экспонирующие устройства EXON для устранения светорассеяния используют систему металлогалогенных ламп с отполированным до зеркального блеска отражателем. Как и в устройствах PRINTEX ALPHA LIGHT, EXON имеет мощный вакуум, обеспечивающий отличный контакт плёнки с сеткой, а световой поток контролируется специальным датчиком, объединённым со световым интегратором.

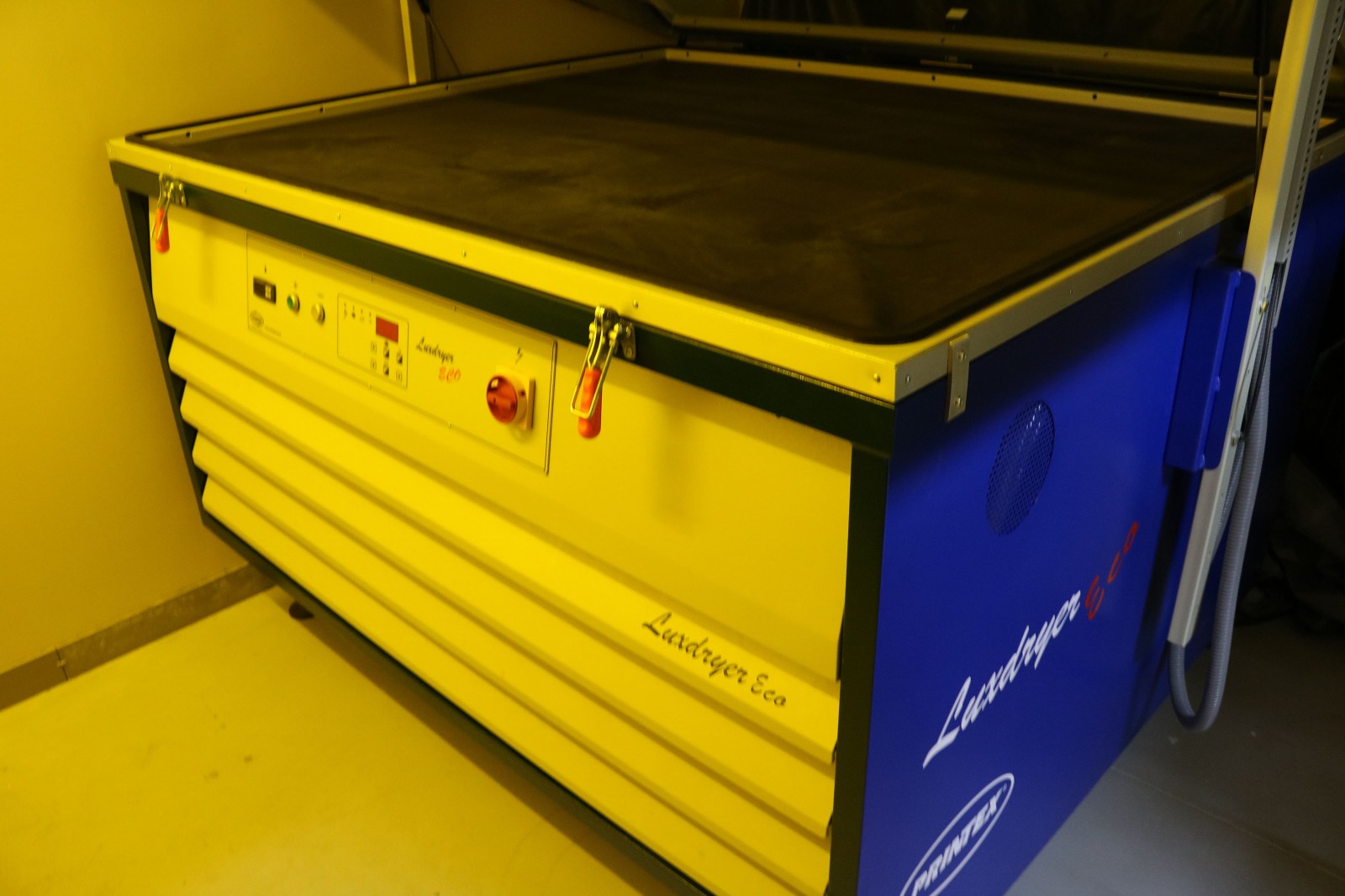

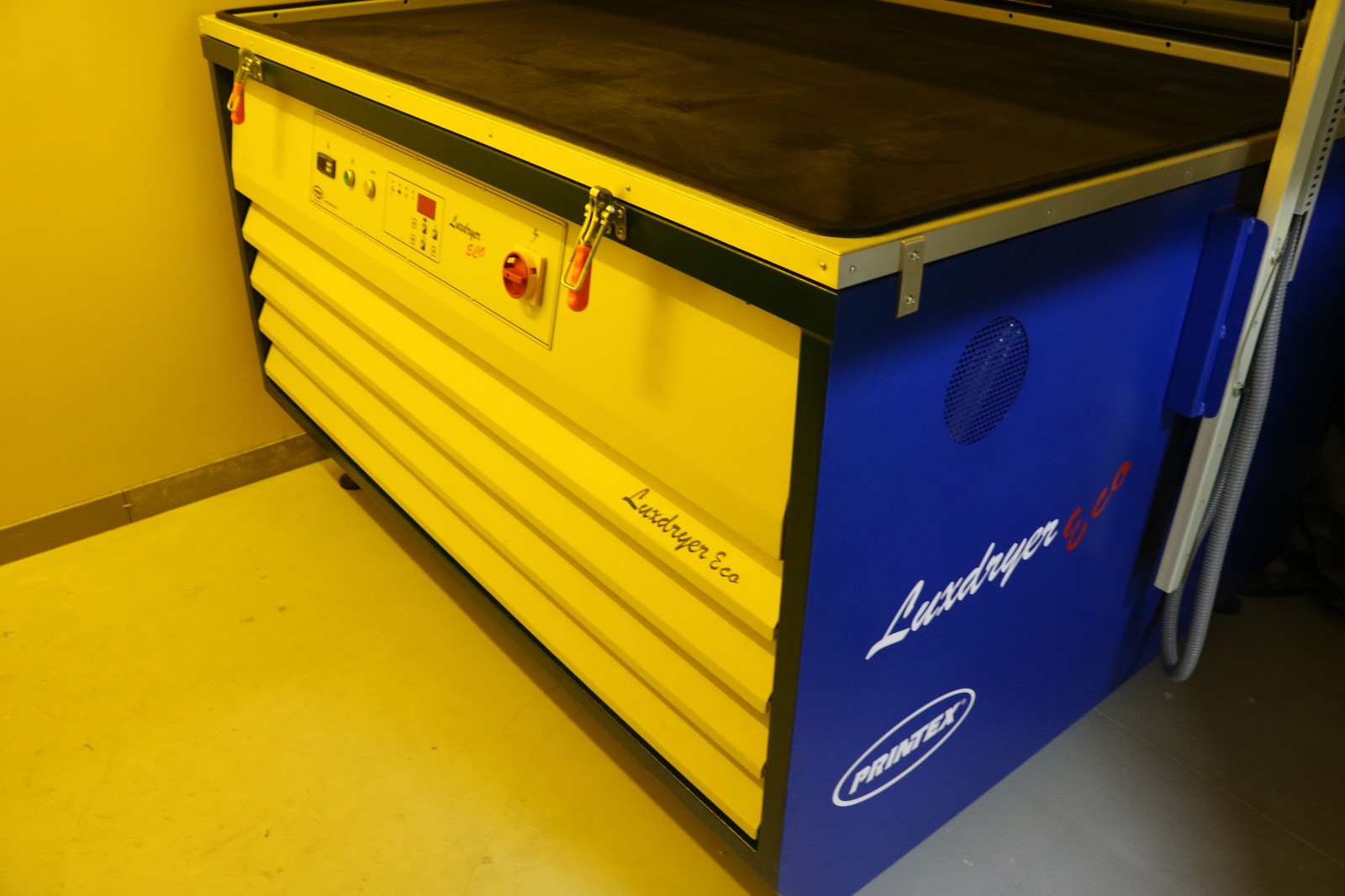

Очень важным моментом в процессе изготовления печатной формы является сушка нанесенной эмульсии. Сушильное устройство PRINTEX SCREEN DRYER, встроенное в EXON, имеет горизонтальное построение и позволяет достичь равномерной толщины слоя эмульсии по всей площади сетки. Правильная циркуляция воздуха в системе вентиляции обеспечивает быстрое высыхание эмульсионного слоя. Регулировка температуры в сушильной камере происходит цифровым образом. Сушильный шкаф сделан из специальной стали, которая позволяет сохранить тепло внутри сушильного аппарата. Максимальное количество рам, которые одновременно могут сушиться в сушильном шкафу, может достигать 4 единицы максимального формата. Сушильный шкаф SCREEN DRYER предлагается и в качестве самостоятельного устройства (без экспонирующей секции).

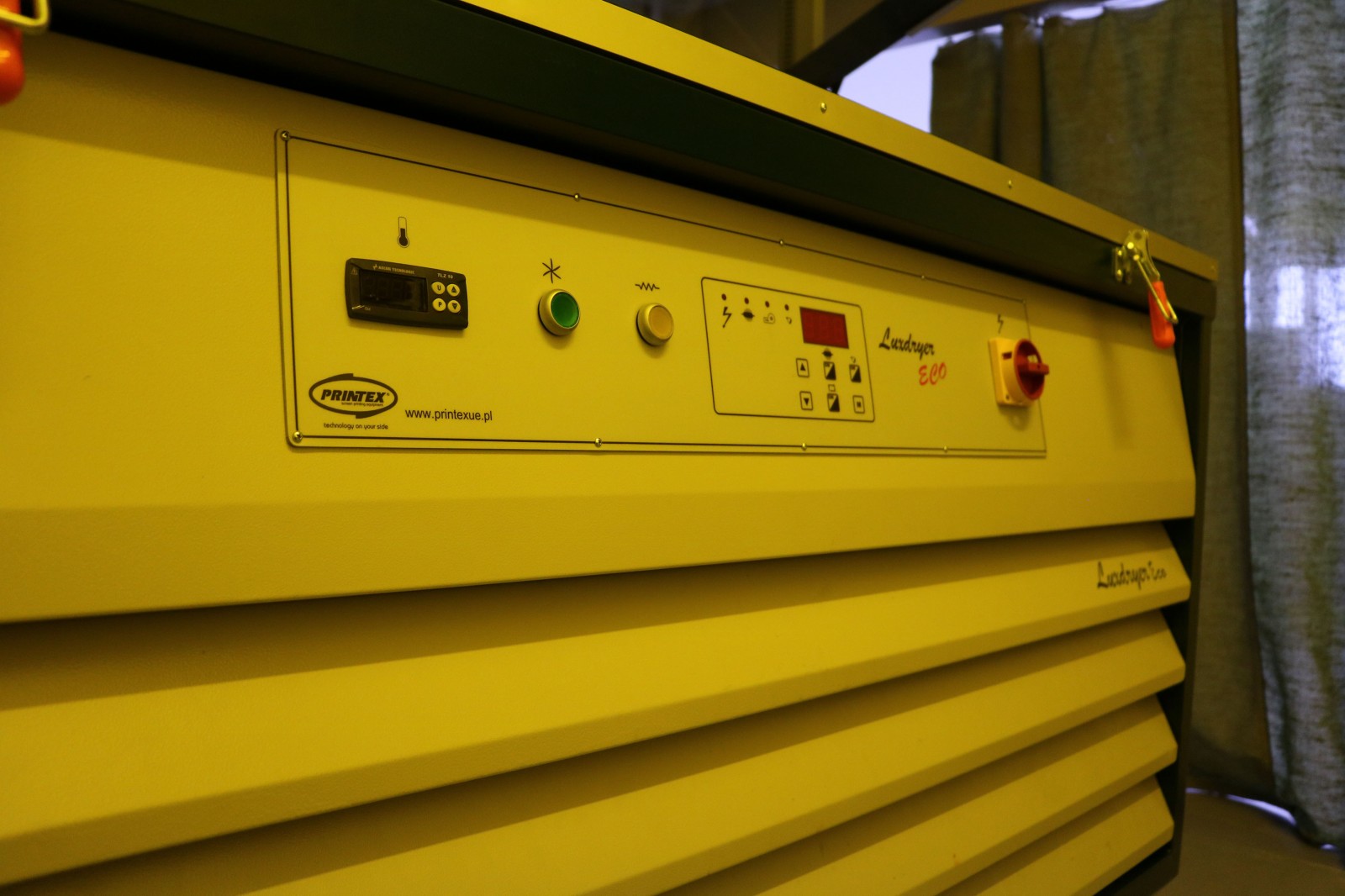

Панель управления экспонирующего устройства:

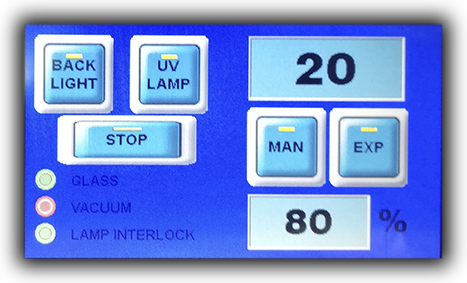

Функции виртуальных кнопок:

—Кнопка включение/отключения подсветки (желтый свет).

— Кнопка включение/отключения ультрофиолетовой лампы.

—Кнопка открытия/закрытия барьерной шторки УФ лампы (ручной режим).

—Кнопка активации автоматического процесса экспонирования.

—Кнопка прерывания автоматического процесса экспонирования.

Программирование экспонирующего устройства

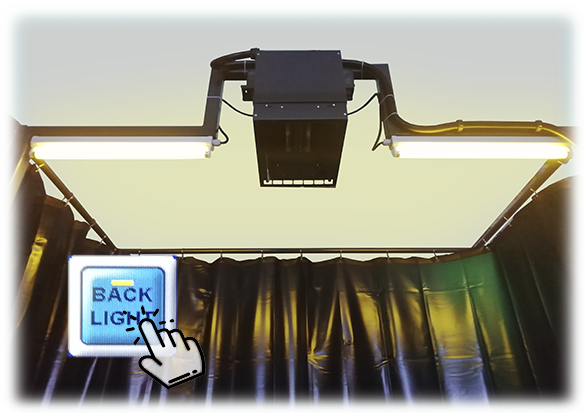

1. Включение желтого света для работы

Для включения желтого света Вам необходимо нажать на дисплее BACK LIGHTДля отключения подсветки повторно нажмите BACK LIGHT

2. Включение УФ лампы

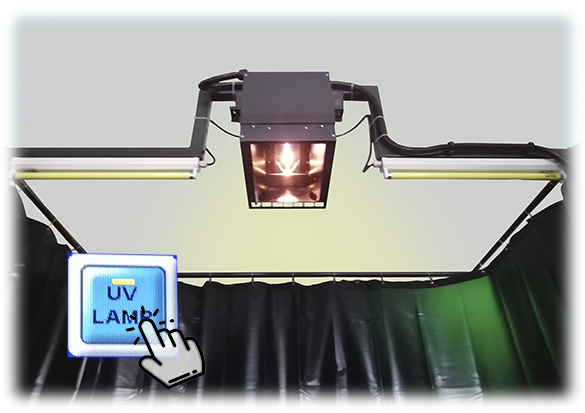

Для включения УФ лампы Вам необходимо нажать на дисплее UV LAMP. Лампа начнет постепенно загораться. Лампа будет готова к работе через 4-5 минут после включения. Для отключения УФ лампы повторно нажмите на UV LAMP

3. Программирование времени экспонирования

Для программирования времени экспонирования Вам необходимо нажать на поле с цифрами, как это показано на рис. ниже:

После этого у Вас появится вводная строка для задания времени экспонирования. Нажмите кнопку CLS для того чтобы очистить поле ввода. После того как Вы введет время, нажмите Enter. Задавать время экспонирования возможно от 1-999 сек. Как это на рис. ниже:

4. Процесс экспонирования

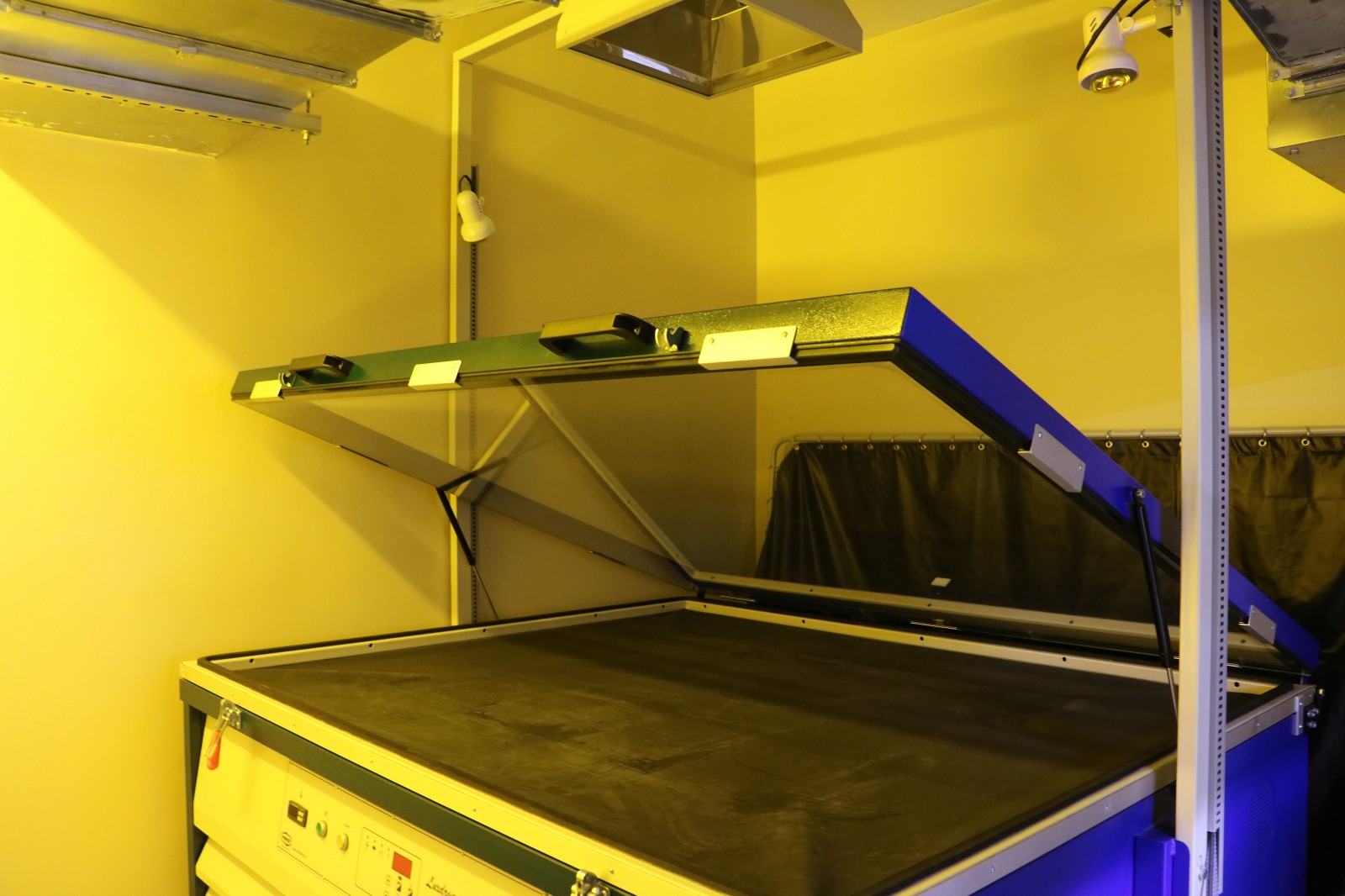

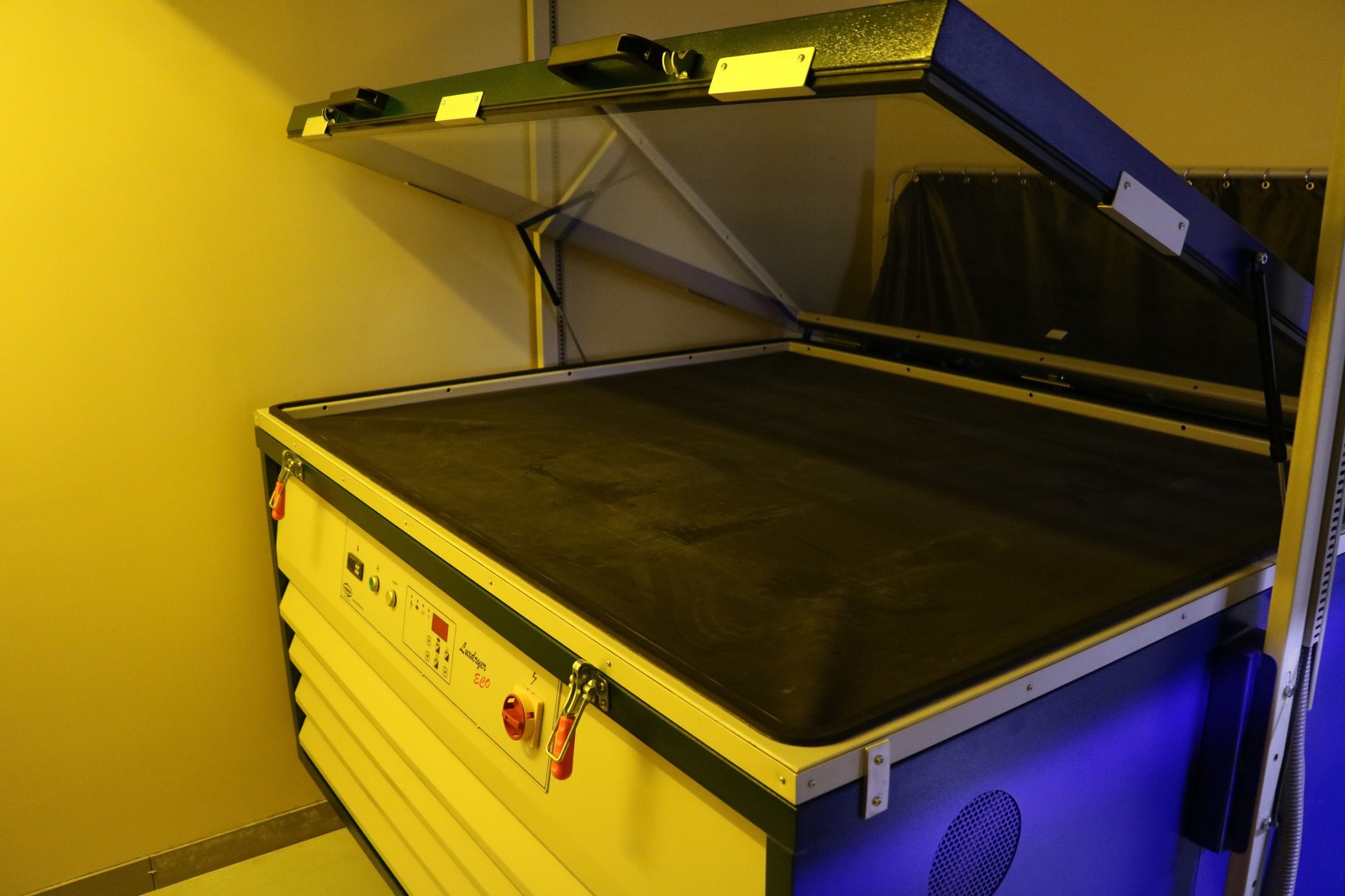

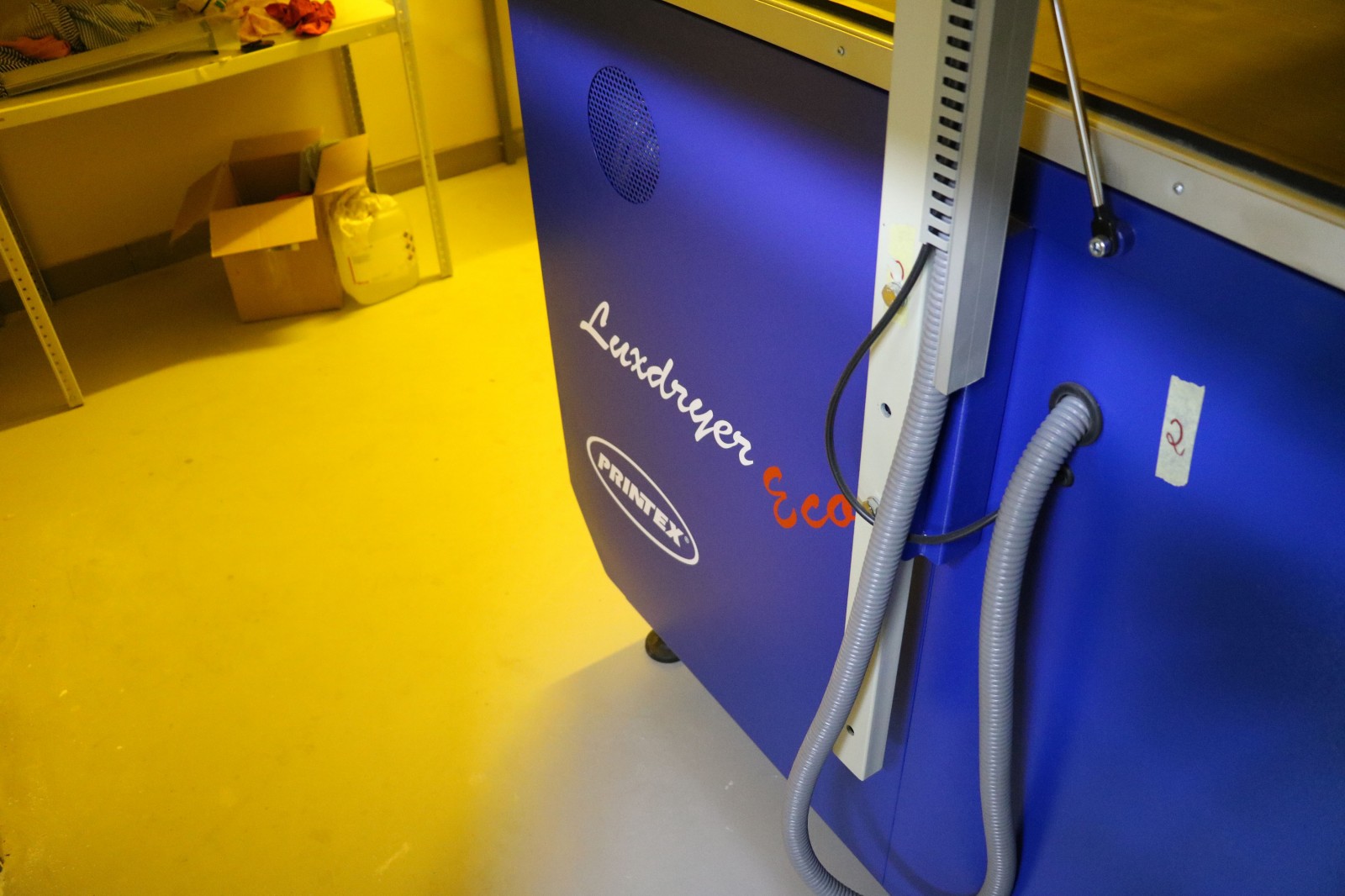

Поместите подготовленную к экспанированию форму в вакуумную камеру, опустите стекло и зафиксируйте его при помощи зажимов. При этом на дисплее в нижним левом углу индикационный маркер «GLASS» сменит цвет с красного на зеленый, это свидетельствует о закрытии стекла.

После того как включите УФ лампу и введете значение времени и требуемой мощности экспонирования, можете нажать на кнопку EXP для начала процесса экспонирования.

В случае необходимости прервать автоматический  процесс экспонирования, необходимо нажать на кнопку STOP

5. Изменения параметра мощности УФ лампы

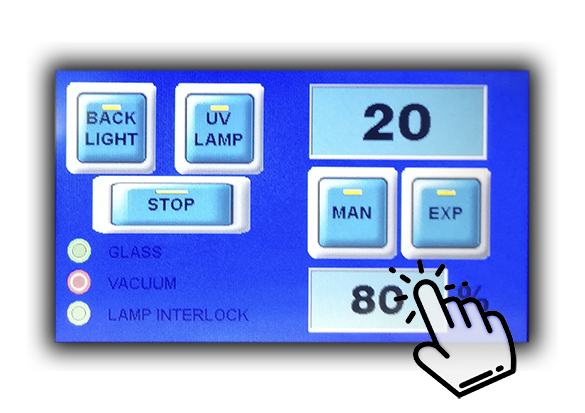

Для программирования мощности экспонирования Вам необходимо нажать на поле с цифрами, как это показано на рис. ниже. После этого у Вас появится вводная строка для задания параметра мощности экспонирования. Нажмите кнопку CLS для того чтобы очистить поле ввода. После того как Вы введет значение, нажмите Enter.

6. Закрепление эмульсии

После сушки иногда необходимо закрепить эмульсию

Включите экспонирующее устройство и галогеновую лампу

Положите ТПФ в экспонирующее устройство

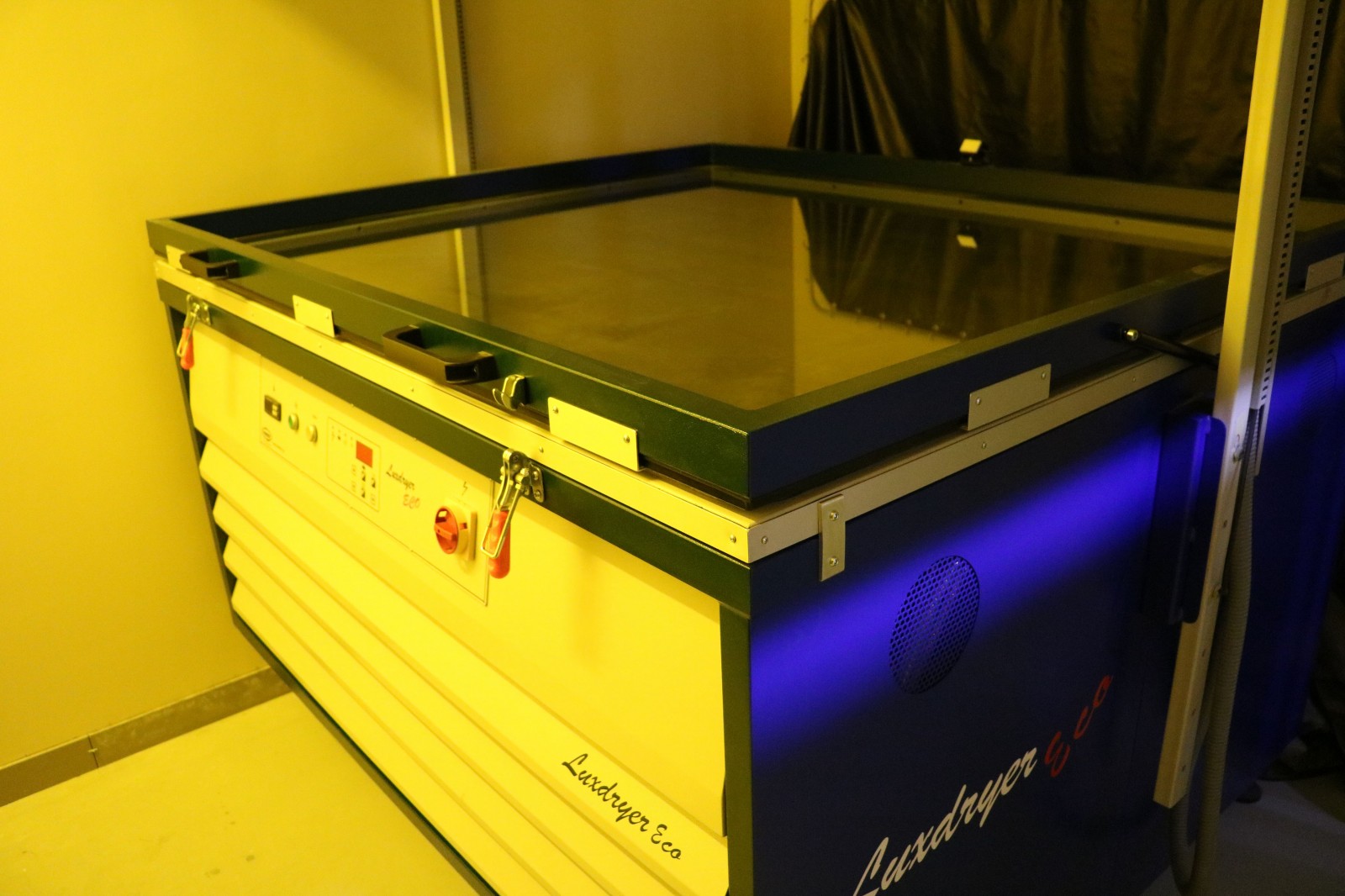

Опустите стеклянную рамку

Закройте защелки на стеклянной рамке

Закройте защитную крышку

Нажмите на дисплее кнопку MAN.

Барьерные шторки УФ лампы откроются. В этом режиме включение ваккуума и отсчет времени экспонирования не активизируются. Выдержите необходимое время «задубливания» и повторно нажмите кнопку MAN, для закрытия шторки УФ лампы.

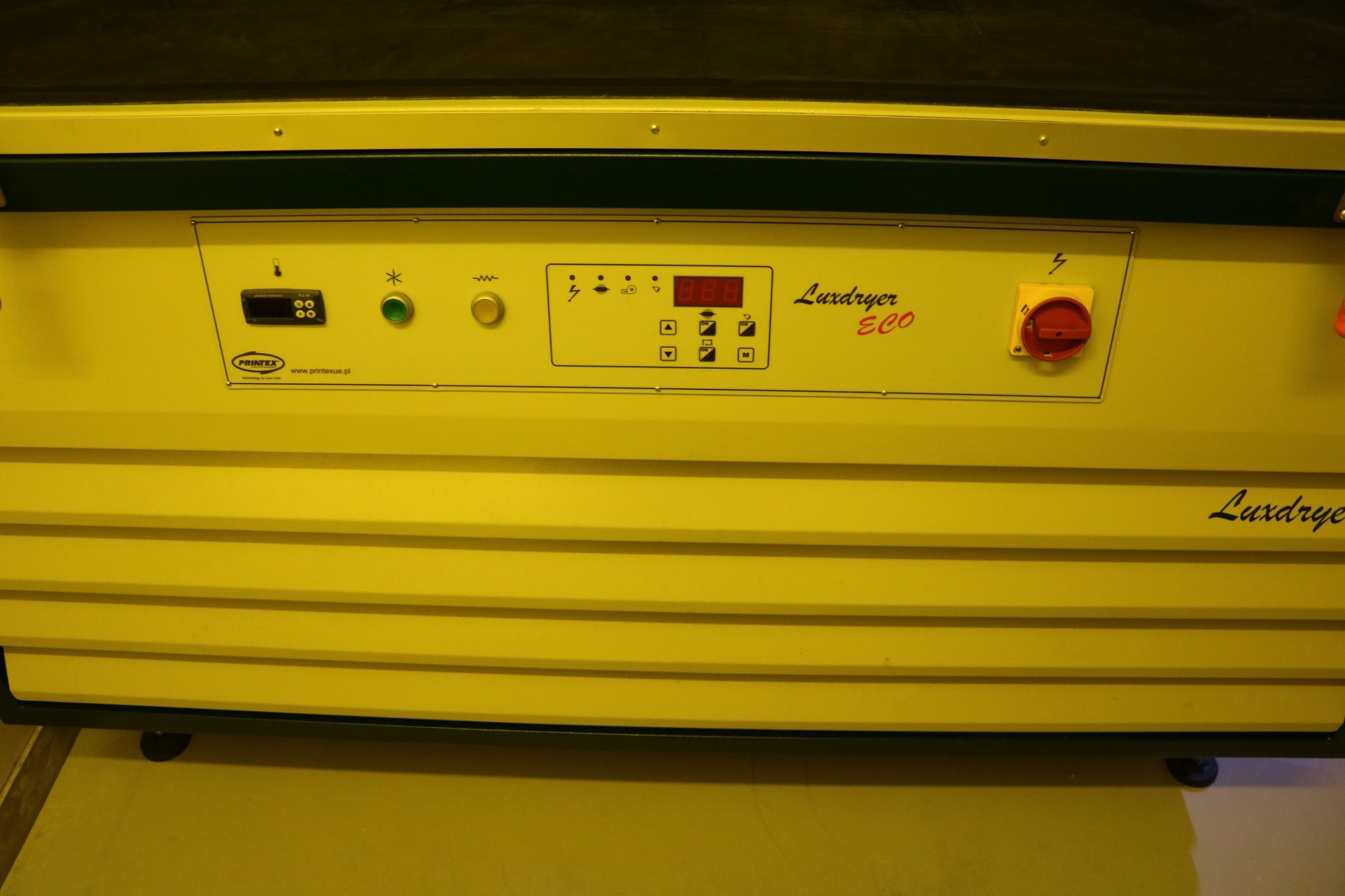

7.  Сушка трафаретных печатных форм

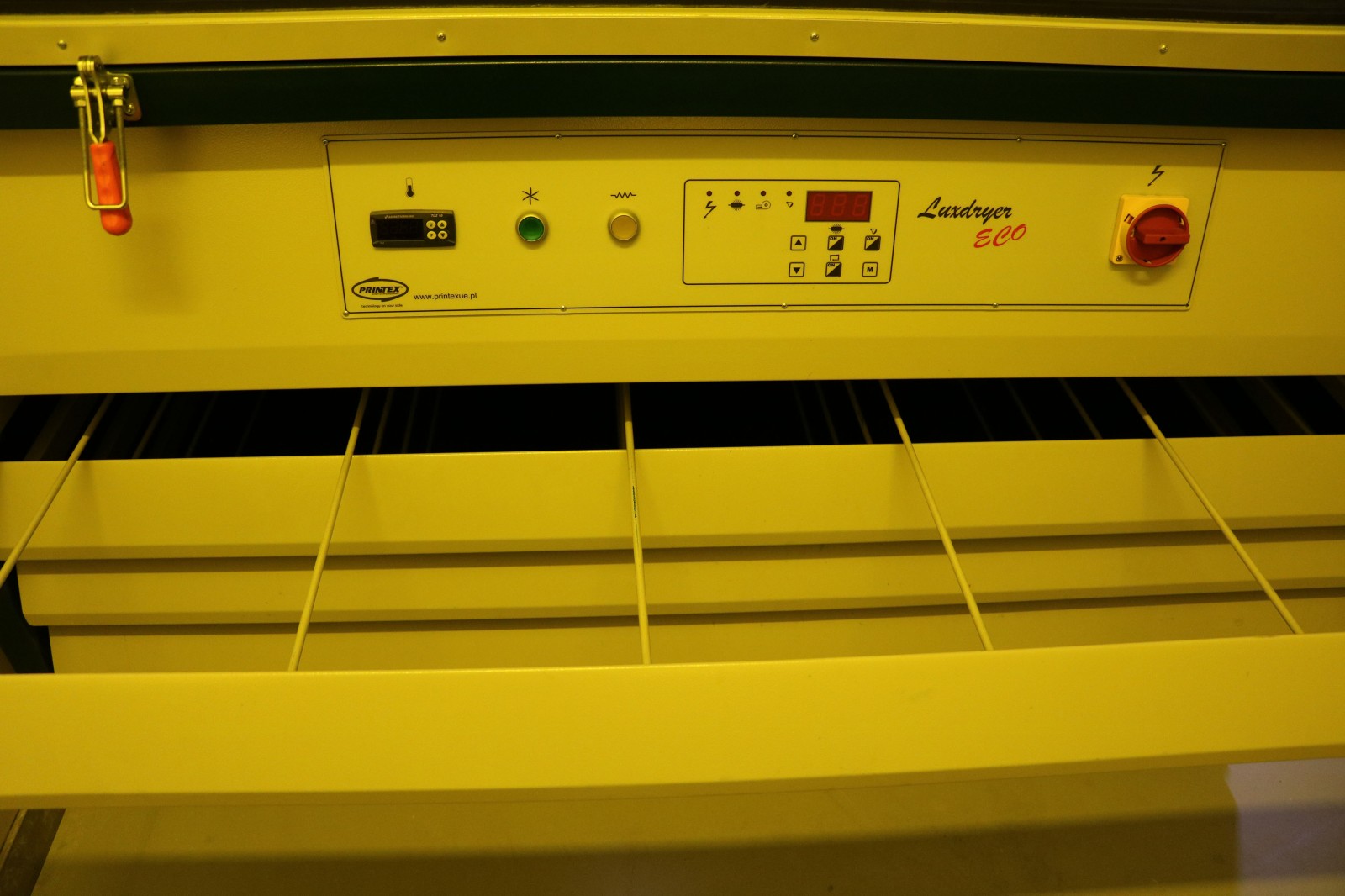

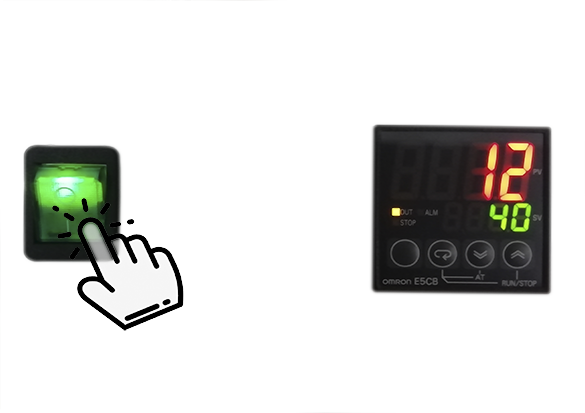

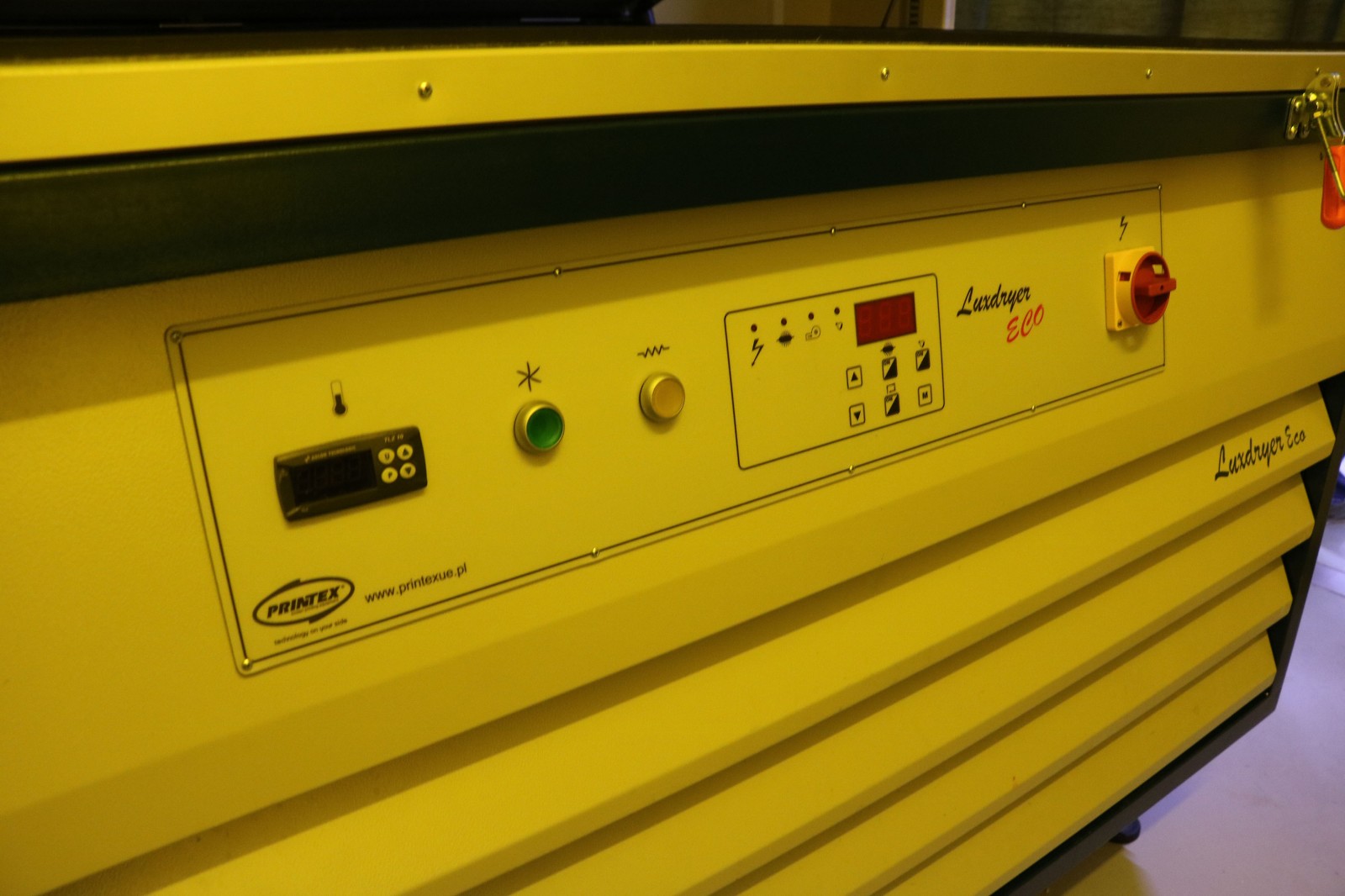

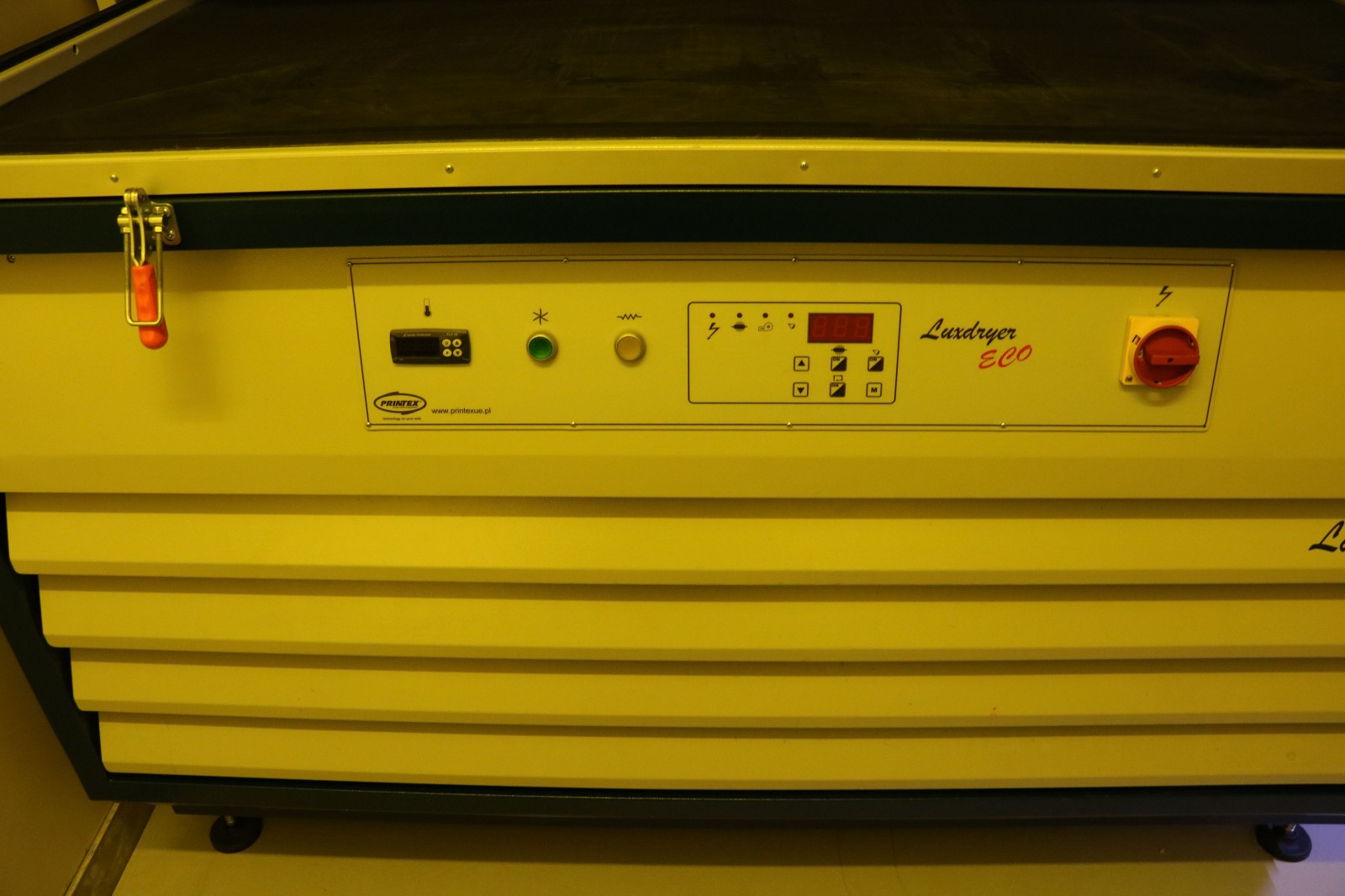

Для сушки ТПФ необходимо задать желаемую температуру на температурном контроллере,   предварительно включить сушильный шкаф

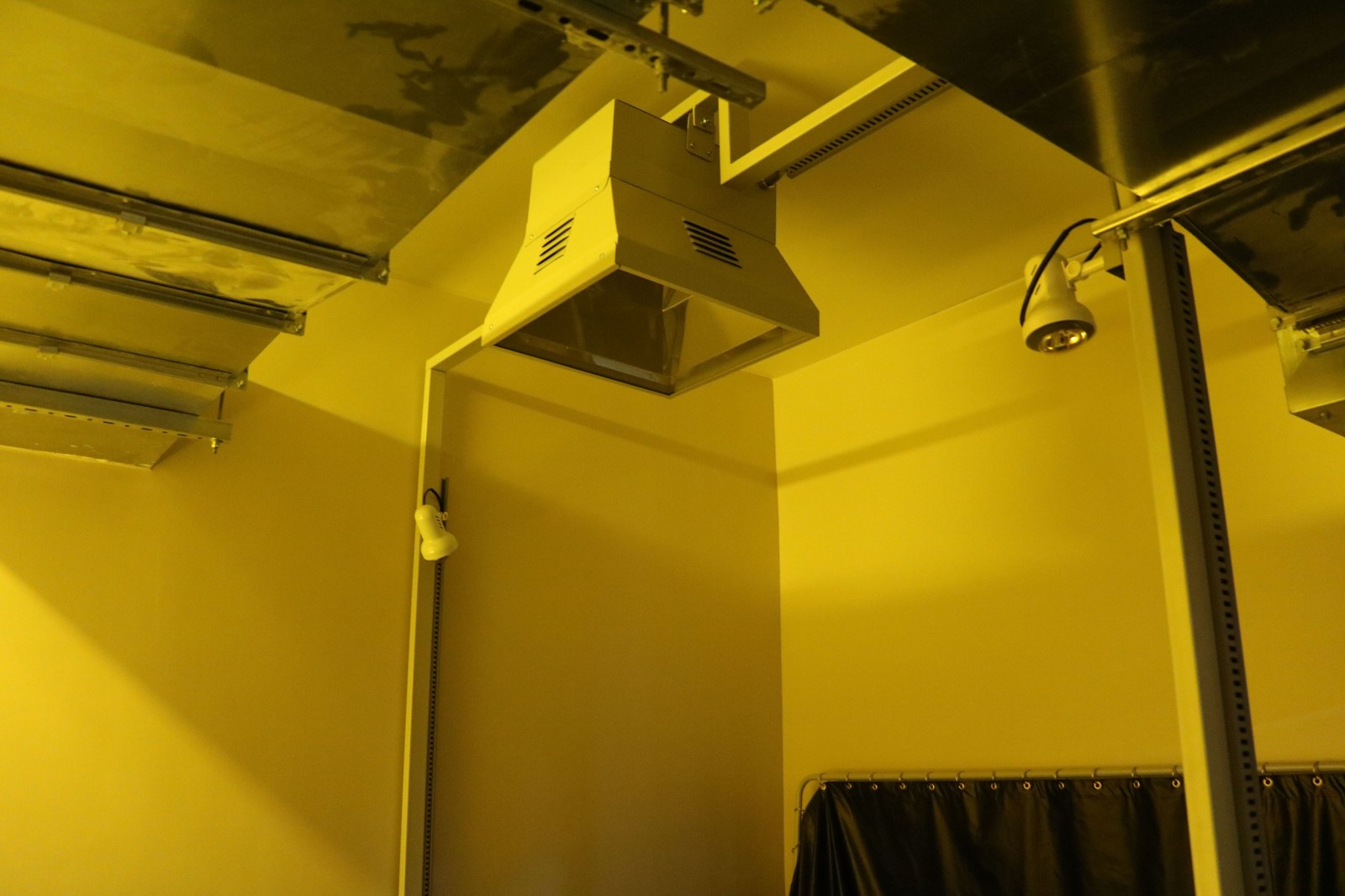

8. Правила эксплуатации экспонирующей лампы

Рекомендуется включать лампу только 1 раз в день. Если Вы будете включать и выключать лампу несколько раз в день, то значительно сократится срок службы самой лампы и ее стартера. При обычном использовании срок службы лампы составляет 765 часов.

9. Техническое обслуживание

Для сушки ТПФ необходимо задать желаемую температуру на температурном контроллере,   предварительно включить сушильный шкаф, нажав на кнопку.

10. Тех. обслуживание:

Периодически один раз в неделю или в две недели Вы должны чистить следующие узлы:

- Галогеновая лампа имеет вентиляторы, которые ее охлаждают. Рекомендуется 1 раз в месяц чистить эти вентиляторы, чтобы они продолжали эффективно охлаждать лампу.

- Стеклянную раму при помощи неагрессивного и неабразивного моющего средства, предназначенного для мойки стекол

- Защитное стекло  лампы при помощи неагрессивного и неабразивного моющего средства, предназначенного для мойки стекол

- Резиновое покрытие вакуумного отсека при помощи воды – никогда НЕ используйте растворители.

Следующие узлы следует смазывать при помощи масла Shell Rimulax 15W 40 или эквивалента:

- передние, боковые и задние задвижки, петли, подшипники выдвижных ящиков, поршни амортизаторов

СПЕЦИФИКАЦИИEXON 0710EXON 1212EXON 1416
Максимальный формат рамы  70 x 100 см 120 x 120 см 140 x 160 см
Мощность источника света 5000 Вт 5000 Вт 5000 Вт
Cушильный шкаф + + +
Высота устройства 250 см 250 см 250 см
Установленная мощность 400 В, 50 Гц 400 В, 50 Гц 400 В, 50 Гц
Вес  500 кг 600 кг 700 кг

*Возможно изготовление оборудования любого формата, по желанию заказчика

  • Металлогалогеновый источник света – до 5 кВт.
  • Цифровая регулировка мощности лампы.
  • Цифровая регулировка времени экспонирования.
  • Touch Screen панель управления.
  • Желтый свет для работы.
  • Усовершенствованная вакуумная система.
  • Сушильный кабинет для 4 печатных форм.
  • Цифровая регулировка температуры сушки от 0º до 50º.
  • Сушильный кабинет с вентиляцией.
