ALPHA LIGHT

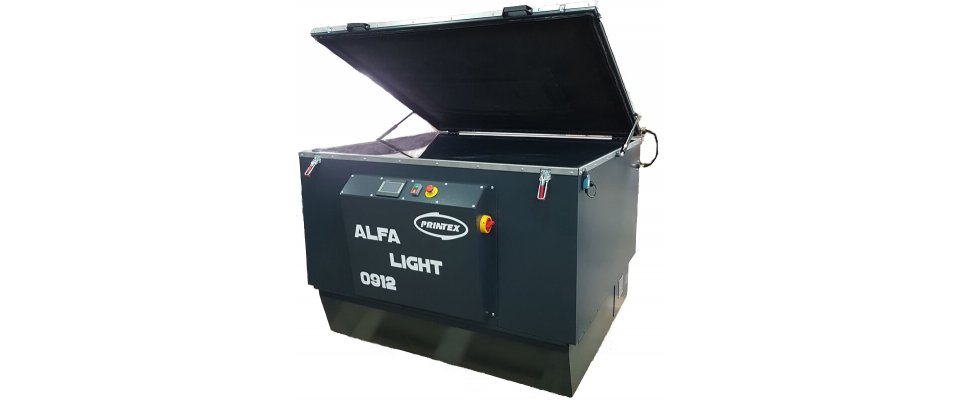

Экспонирующее устройство ALPHA LIGHT

ALPHA LIGHT
  • Источник света - металогалогеновая лампа.
  • Точечный источник света.
  • Цифровая регулировка времени экспонирования.
  • Touch Screen панель управления.
  • Хороший вакуум.
  • Максимальная мощность лампы - 5 кВт.

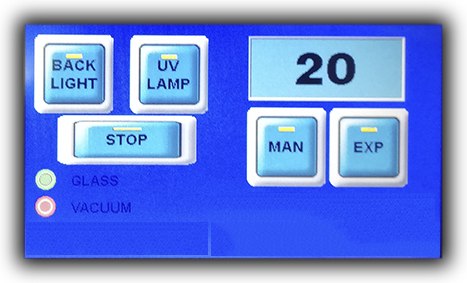

Панель управления экспонирующего устройства:

Функции виртуальных кнопок:

—Кнопка включение/отключения подсветки (желтый свет).

— Кнопка включение/отключения ультрофиолетовой лампы.

—Кнопка открытия/закрытия барьерной шторки УФ лампы (ручной режим).

—Кнопка активации автоматического процесса экспонирования.

—Кнопка прерывания автоматического процесса экспонирования.

Программирование экспонирующего устройства

1. Включение желтого света для работы

Для включения желтого света Вам необходимо нажать на дисплее BACK LIGHTДля отключения подсветки повторно нажмите BACK LIGHT

2. Включение УФ лампы

Для включения УФ лампы Вам необходимо нажать на дисплее UV LAMP. Лампа начнет постепенно загораться. Лампа будет готова к работе через 4-5 минут после включения. Для отключения УФ лампы повторно нажмите на UV LAMP

3. Программирование времени экспонирования

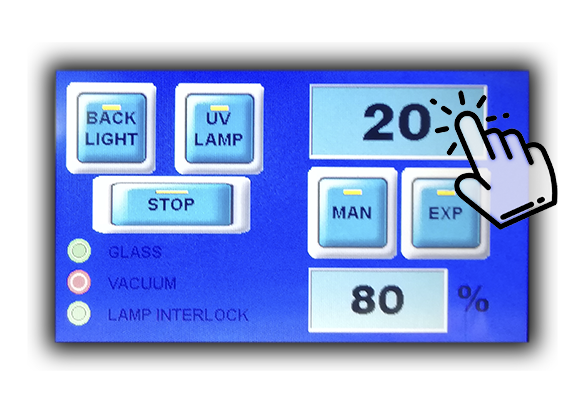

Для программирования времени экспонирования Вам необходимо нажать на поле с цифрами, как это показано на рис. ниже:

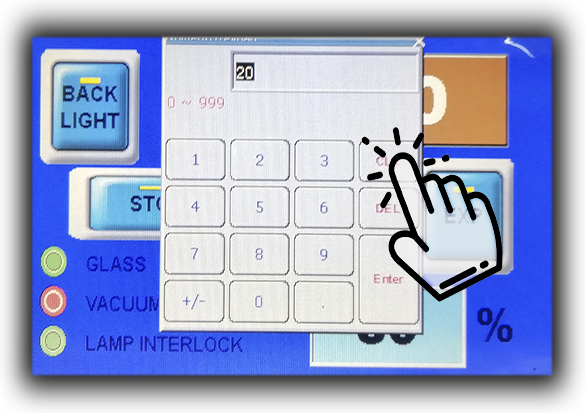

После этого у Вас появится вводная строка для задания времени экспонирования. Нажмите кнопку CLS для того чтобы очистить поле ввода. После того как Вы введет время, нажмите Enter. Задавать время экспонирования возможно от 1-999 сек. Как это на рис. ниже:

4. Процесс экспонирования

Поместите подготовленную к экспанированию форму в вакуумную камеру, опустите стекло и зафиксируйте его при помощи зажимов. При этом на дисплее в нижним левом углу индикационный маркер «GLASS» сменит цвет с красного на зеленый, это свидетельствует о закрытии стекла.

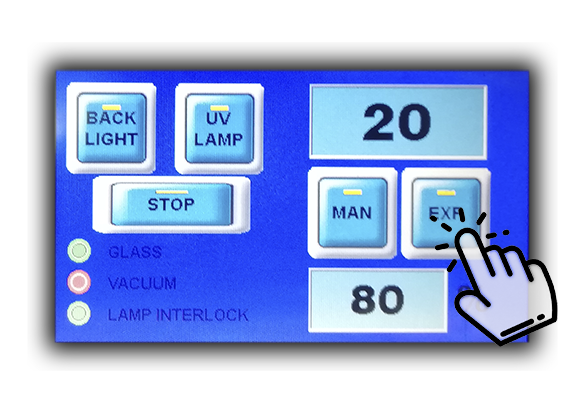

После того как включите УФ лампу и введете значение времени и требуемой мощности экспонирования, можете нажать на кнопку EXP для начала процесса экспонирования.

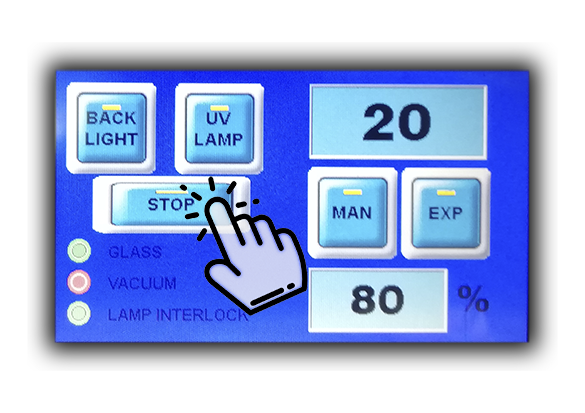

В случае необходимости прервать автоматический  процесс экспонирования, необходимо нажать на кнопку STOP

5. Закрепление эмульсии

После сушки иногда необходимо закрепить эмульсию

Включите экспонирующее устройство и галогеновую лампу

Положите ТПФ в экспонирующее устройство

Опустите стеклянную рамку

Закройте защелки на стеклянной рамке

Закройте защитную крышку

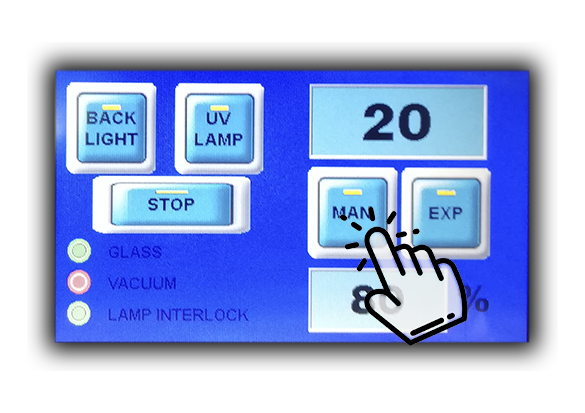

Нажмите на дисплее кнопку MAN.

Барьерные шторки УФ лампы откроются. В этом режиме включение ваккуума и отсчет времени экспонирования не активизируются. Выдержите необходимое время «задубливания» и повторно нажмите кнопку MAN, для закрытия шторки УФ лампы.

6. Правила эксплуатации экспонирующей лампы

Рекомендуется включать лампу только 1 раз в день. Если Вы будете включать и выключать лампу несколько раз в день, то значительно сократится срок службы самой лампы и ее стартера. При обычном использовании срок службы лампы составляет 765 часов.

7. Техническое обслуживание

Периодически один раз в неделю или в две недели Вы должны чистить следующие узлы:

- Галогеновая лампа имеет вентиляторы, которые ее охлаждают. Рекомендуется 1 раз в месяц чистить эти вентиляторы, чтобы они продолжали эффективно охлаждать лампу.

- Стеклянную раму при помощи неагрессивного и неабразивного моющего средства, предназначенного для мойки стекол

- Защитное стекло  лампы при помощи неагрессивного и неабразивного моющего средства, предназначенного для мойки стекол

- Резиновое покрытие вакуумного отсека при помощи воды – никогда НЕ использовать

СПЕЦИФИКАЦИИALPHA LIGHT 0710ALPHA LIGHT 0912 ALPHA LIGHT 1217
Максимальный формат рамы  70x100 см 120 x 120  см 140x160 см
Мощность источника света 2000 Вт 2000 Вт 5000 Вт
Установленная мощность 2200 Вт 2200 Вт 5200 Вт
Электропитание 3х400В 3х400В 3х400В

*Возможно изготовление оборудования любого формата, по желанию заказчика

Экспонирующее устройство ALPHA LIGHT использует металогалогеновую УФ лампу, которая позволяет избежать обычного светорассеяния. Данная система экспонирования является на сегодняшний день наиболее предпочтительной для засветки не только тонких слоев эмульсии, но также толстых слоев эмульсии и капиллярных пленок. В экспонирующем устройстве световой интегратор объединен со специальным датчиком, позволяющий контролировать световой поток излучения в случае сбоя в напряжении, или износа срока службы лампы. Мощный вакуум, совместно с плотно прилегающей к раме вакуумным «одеялом», позволяет получить отличный контакт между позитивом (пленкой) и сеткой. Это обеспечивает воспроизведение высоколиниатурных изображений с высоко четким воспроизведением мелких штрихов и мелких деталей.
