PRISM II L

Автоматический трафаретный станок карусельного типа для печати по текстилю

PRISM II L

PRISM II представляет собой последнее поколение печатных машин, синтезирующих в себе интеллектуальный сервопривод основных узлов печатной машины, программируемые режимы печати, а также высококачественные материалы, использующиеся при сборке. Автоматы PRISM II L предлагают бескомпромиссные решения в формате 50х50 см (в модификациях PRISM II XL и OS стандартный формат печати составляет 50х70 см и 100х90 см соответственно). За счёт обширного функционала и особенностей конструкции, машины PRISM отличаются максимальной работоспособностью, минимальным временем переналадки, идеальной точностью приводки, а также неизменно высокой скоростью работы – всё это в совокупности обеспечивает конкурентное преимущество. Высокоточные сервоприводы позволяют обеспечивать плавное вращение печатных столов по часовой стрелке и против неё, плавно поднимать и опускать столы, цифровым образом регулировать величину технологического зазора, при этом имеется возможность многокруговой регулировки, что является важным для 3D-печати. На каждой печатной голове установлена дополнительная панель управления – это существенно облегчает рабочий процесс, а защитные барьеры, синхронизированные с панелью управления, делают работу на сервоприводном флагмане безопасной. Имеется система автоматического контроля скорости и крутящего момента. Программное обеспечение, установленное на машинах PRISM, позволяет использовать множество различных режимов и функций для гибкой настройки автомата в соответствии с условиями конкретного печатного процесса, в том числе систему секвенции, систему мультипринт, системы регулировки режимов орошения, систему двойного индексирования и т.д. Предлагаются разнообразные конфигурации печатных машин, которые позволят удовлетворить требования самых взыскательных клиентов в сегменте сверхбольших форматов. В частности, PRISM может быть опционально дооснащён вакуумной системой – это позволит использовать автомат как для полноцветной печати по текстилю, так и для полноцветной графической печати с максимально возможным совмещением всех цветов.



СПЕЦИФИКАЦИИPRISM II L 8/10PRISM II L 10/12PRISM II L 12/14
Расход сжатого воздуха

6 Бар, 350 л/мин

6 Бар, 450 л/мин

6 Бар, 550 л/мин

Электропитание

400 В, 3Ф, 8 кВт

400 В, 3Ф, 10 кВт

400 В, 3Ф, 12 кВт

Диаметр машины 480 см 500 см 520 см
Cтандартный формат печати 50 х 50 см 50 х 50 см 50 х 50 см
Максимальный формат печати 100x60 см 100x60 см 100x60 см
Стандартные печатные столы 55 х 55 см 55 х 55 см 55 х 55 см
Стандартный формат рам 66х90 см 66х90 см 66х90 см
Вес брутто 2350 кг 2610 кг 2820 кг
Сервопривод вращения печатных столов
Сервопривод вращения печатных столов
Сервопривод подъема печатных столов
Сервопривод подъема печатных столов
Электроприводные печатные головы
Электроприводные печатные головы
Индексация
Индексация
Основание PRISM II
Основание PRISM II
Тотальная запечатка текстильных изделий
Тотальная запечатка текстильных изделий
Панель управления на каждой печатной голове
Панель управления на каждой печатной голове
Центральная панель управления
Центральная панель управления
Пневматическая регулировка давления на каждой печатной голове
Пневматическая регулировка давления на каждой печатной голове
Регулировка длины хода ракельной каретки
Регулировка длины хода ракельной каретки
Пневматическая фиксация ракелей/контрракелей
Пневматическая фиксация ракелей/контрракелей
Система вакуумирования для печати по графическим материалам
Система вакуумирования для печати по графическим материалам

Вращение

Точный сервопривод позволяет обеспечивать плавное вращение печатных столов по и против часовой стрелки.

Подъем

Высокоточный сервопривод позволяет плавно поднимать и опускать столы. Дает возможность цифровым образом регулировать величину технологического зазора.

Печатная голова

  • Включает в себя дополнительную панель управления работой печатных голов и движениями машины.
  • Электроприводная каретка с частотным преобразователем для контроля скорости и крутящего момента.
  • Возможность регулировки длины хода ракельной каретки, система защиты каретки от неправильной ручной настройки.
  • Цифровая система регулировки технологического зазора.
  • Режим мультипринт на каждой печатной голове.
  • Защитные барьеры синхронизированы с панелью управления для обеспечения безопасной работы оператора
  • Ножная педаль для работы включена в стандартную комплектацию.



Программное обеспечение

  • Возможность использовать мультипринтовую флеш систему на одной печатной голове: Печать ➪ Флеш ➪ Возврат ➪ Печать ➪ ... (до 8 циклов).
  • Возможность многокруговой печати с использованием одной промежуточной сушки, так называемая "Система секвенции".
  • Возможность цифровой регулировки технологического зазора, позволяющей программным образом задавать нужный уровень «отлипа».
  • Возможность многокруговой системы регулировки технологического зазора. К примеру, задаем систему секвенции на 2 (или более) круга. Первый круг машина печатает с одним технологическим зазором, второй круг с другим. Данная опция очень важна при 3D печати.
  • Система Half Index позволяет столам совершать пол-оборота. Указанная опция является очень удобной, когда Вы делаете тестовый отпечаток на печатной голове и хотите продиагностировать принт, который у Вас получился.
  • Система тестовой печати дает возможность произвести тестовую печать на каждой печатной голове отдельно. Либо отпечатать один полноцветный оттиск полностью, задав команду с центрального пульта управления
  • Система печати двух заказов позволяет работать на четных и нечетных печатных головах с двумя заказами одновременно.
  • Система мультипринт позволяет за один цикл производить операцию по орошению и запечатыванию оттиска до 8 раз.
  • Система регулировки рабочих столов во время орошения. Между каждым печатным оттиском стол может опускаться в нижнее положение (для орошения) или оставаться в верхнем положении во время орошения.
  • Система дополнительного орошения позволяет печатать как водными, так и сольвентными красками.
  • Система ожидания орошения: в данном режиме орошение будет производиться при столах в нижнем положении независимо от скорости орошения (подъем столов будет производиться только после орошения).
  • Система «The thermosensitive» позволяет находиться столам в нижней позиции, когда промежуточные сушки работают. Эта функция используется для субстратов, чувствительных к температуре.
  • Система двойного индексирования позволяет запечатывать изделия целиком (тотальная запечатка) через позицию. К примеру, начиная от формата 100 х 60 см (для PRISM II со стандартным форматом печати 50 х 50 см) и заканчивая 100 х 90 см (для PRISM II cо стандартным форматом печати 50 х 70 см).

Приводка

  • Точность приводки +/- 0,01 мм имеет большое значение для печати на текстиле и других материалах и поверхностях.
  • Фронтальные микроприводки по 3 осям и задние микроприводки по 1 оси.

Держатели печатных форм

  • Пневматическая и механическая система фиксации рамы.
  • Фронтальные держатели печатных форм.

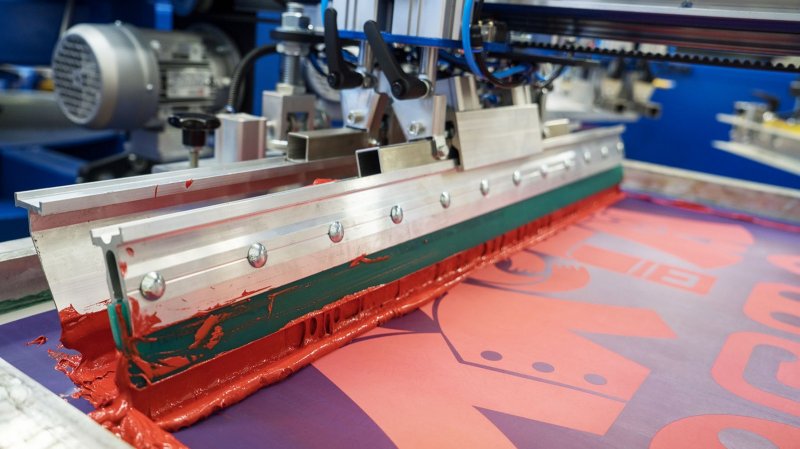

Ракели и контрракели

  • Независимая скорости движения ракеля и контрракеля.
  • Пневматическая регулировка давления ракеля/контрракеля.
  • Регулировка угла наклона ракеля и контрракеля без необходимости использовать инструменты. Возможность независимой регулировки на каждой печатной голове настроек скорости движения ракеля и котрракеля.
  • Пневматическая фиксация ракеля/контрракеля.

Гарантия и сервис

  • 2 года гарантий после окончания монтажа у заказчика.
  • Соглашение по сервисному обслуживанию на дополнительных условиях.

Опция

Вакуумная система. Возможность оснащения оборудования вакуумной системой позволяет использовать станок как для полноцветной печати по текстилю, так и для полноцветной графической печати с максимально возможным совмещением всех цветов.
